Drukarnia brajlowska

Zajmujemy się drukiem książek w brajlu, podręczników szkolnych, pomocy edukacyjnych i zwykłych publikacji w nakładach zarówno pojedynczych, jak też wielotysięcznych. W naszym dorobku jest również modernizacja drukarni Polskiego Związku Niewidomych w Warszawie.

W oparciu o wieloletnie doświadczenie wydawnicze oraz nowatorskie rozwiązania, tworzymy edukacyjne i dydaktyczne wydawnictwa dla niewidomych i słabowidzących. Druk wykonujemy w pojedynczych egzemplarzach oraz w wielotysięcznych nakładach. Możemy sprostać nawet najbardziej wymagającym!

Braillebox V4 F R 1X1 Drukarka Brajlowska 1 499X214

Oferujemy druk brajlowskich publikacji, w tym tekstów i rysunków. Tłoczymy na papierze, plastiku, foliach, w sitodruku wypukłym. Robimy wydruki na puchnącym papierze (np. książeczki dla dzieci).

Adaptujemy książki na system brajla, również w językach obcych. Posiadamy zespół tyflografików, kartografów i matematyków, w związku z czym specjalizujemy się w druku atlasów, map oraz książkach matematycznych i publikacjach językowych. Dystrybuujemy pomoce edukacyjne.

Do jak najbardziej precyzyjnego zaprezentowania niewidomym tego, co inni widzą, stosuje się rozmaite technologie, o których opowiadamy poniżej. Altix jest w tej dziedzinie liderem na rynku i odnosi sukcesy nie tylko w kraju, ale także za granicą.



DRUK TRANSPARENTNY

Zdjęcie z przykładem wydruku transparentnego

Brajlowska publikacja może być wydana w tzw. wersji transparentnej. Chodzi o wydrukowanie tekstu w taki sposób, by był czytelny zarówno dla niewidomych (stąd konieczność zastosowania brajla), jak i dla osób widzących, co wymaga druku zwykłego. Brajlowskie litery są wytłoczone na tle liter czarnodrukowych, a ich wypukłe punkty nie przeszkadzają w odczytywaniu znaków graficznych. Publikacje tego typu mogą być czytane przez niewidomych uczniów, widzących nauczycieli, niewidome dzieci i ich widzących rodziców. Rozmiary brajlowskich znaków i liter czarnodrukowych różnią się, toteż trudno jest nałożyć jedne na drugie. W tej sytuacji adaptatorzy starają się umieszczać jednakowe porcje tekstu w każdej linijce. Mimo, że druki nieco się  rozbiegają, książki wydane transparentnie są naprawdę lubiane. Najciekawszymi brajlowskimi publikacjami wydanymi przez naszą firmę są transparentne kalendarze, książki krajoznawcze, podręczniki i czasopisma.



BRAJLOWSKI TEKST WYTŁOCZONY NA PLASTIKU LUB FOLII

Zdjęcie z przykładem druku na folii

Ubrajlowienia wymagają rozmaite dokumenty, nie tylko książki. Każda informacja tekstowa przygotowana z myślą o odbiorcach widzących musi być zaprezentowana również niewidomym, a więc opracowana dźwiękowo i/lub w brajlu. Zastosowanie ma tu nie tylko brajlowski papier, który nie nadaje się na zewnątrz. Warunki atmosferyczne spowodowałyby jego szybkie zniszczenie. Można użyć innego materiału, np. tworzywa sztucznego. Materiału innego niż papier wymagają też instrukcje obsługi, opisy przedmiotów i urządzeń, etykiety, regulaminy, np. w hotelach, na basenach, menu w restauracjach, nakładki do głosowania itd. Altix wytwarza je wszystkie. Nasi specjaliści zapoznają się z wymaganiami klientów i proponują im najsensowniejsze rozwiązania. Materiały te mogą być wytłoczone na brajlowskich drukarkach oraz na specjalnych maszynach – termoformierkach, które uwypuklają arkusze plastiku, działając na nie jednocześnie wysoką temperaturą i podciśnieniem.





DRUK POWIĘKSZONY

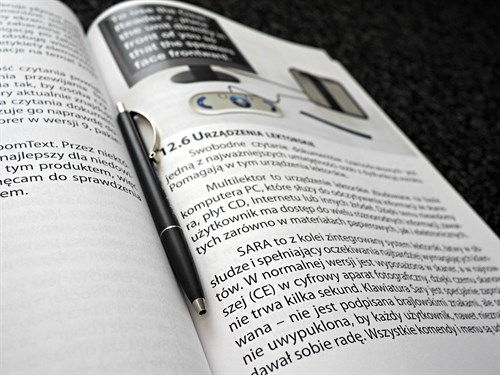

Druk Powiększony 2

Altix adaptuje i drukuje książki w powiększonym druku przeznaczone dla osób, które nie są w stanie czytać tekstu wydrukowanego zwyczajną czcionką. Nasze adaptacje są wykonywane w oparciu o standardy opracowane i zalecane przez Ministerstwo Edukacji Narodowej.

Zapewniamy:
- profesjonalny skład graficzny,
- adaptację ilustracji itp.,
- dystrybucję książek pod wskazane adresy.

RYSUNKI I GRAFIKI UWYPUKLONE DLA SŁABOWIDZĄCYCH I DALTONISTÓW

Przykładowy obrazek z drukiem  uwypuklonym      Przykład grafiki uwypuklonej

Rysunki uwypuklone na brajlowskim papierze są zbudowane z licznych wypukłych punktów, składających się na wypukłe linie i powierzchnie. Punkty są blisko siebie, dzięki czemu opuszki palców odczuwają je jak linie ciągłe albo jednolite powierzchnie. Dopiero po dłuższej chwili odczuwa się, że dotykamy mnóstwa osobnych punkcików. Altix oferuje drukarki firmy Index, która jest przodującym na rynku producentem. Jej drukarki są prawdziwie brajlowskie – poszczególne punkty mają półkulisty, a nie ostry kształt, a odległości między nimi, a także kolejnymi sześciopunktami, są standaryzowane. Inne drukarki drukują punkty o wymiarach niestandardowych. Ma to ogromne znaczenie w przypadku czytania tekstu. Gdy uwypuklane punkty są inne niż standardowo: cieńsze, ostrzejsze, mają inny kształt – wytłoczony tekst jest trudniejszy do odczytania. Nie ma to takiego znaczenia, gdy drukujemy grafikę. Wtedy można zastosować także inne drukarki i wytłaczać więcej jej wariantów, np. drukarki firmy ViewPlus potrafią wytłaczać punkty o różnej wysokości. Dzięki temu wypukłe linie i powierzchnie mają różną wysokość. Daje to możliwość zasygnalizowania niewidomym, że prezentowane obiekty lub obrazy mają wiele kolorów, że w przestrzeni trójwymiarowej jedne obiekty są bliżej, a inne dalej itd. Drukarki firmy Index stosują inną metodę dla zrealizowania tego samego celu, bez utraty ważnego waloru – właściwych rozmiarów punktów. Altixowa drukarnia wykorzystuje wszystkie wymienione technologie.

RYSUNKI NA UWYPUKLONYM, PĘCZNIEJĄCYM PAPIERZE

 Rysunki na uwypuklonym pęczniejącym papierze

Pęczniejący papier jest niezwykły. Pęcznieje pod wpływem temperatury, ale nie równomiernie, mimo że nagrzewa się jednakowo. Im miejsce jest ciemniejsze, tym bardziej pęcznieje. Własność tę wykorzystuje się do uwypuklania grafiki. Najpierw sporządzamy rysunek i drukujemy albo odbijamy (kserujemy) go na pęczniejącej kartce, którą wkładamy do wygrzewarki, przez którą ją przepuszczamy. Kartka nagrzewa się, a ciemniejsze jej miejsca się uwypuklają i mamy rycinę odczytywalną przez niewidomych. Altix oferuje wygrzewarki Zyfuse firmy Zychem. Mają bardzo dobrą jakość, a stosowany do nich papier jest tańszy od innych. Technologia ta umożliwia uwypuklenie ciągłych wypukłych linii i powierzchni.



WARSTWOWE TYFLOGRAFIKI Z PLASTIKU PMMA

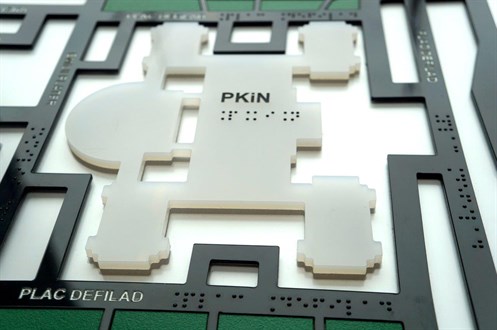

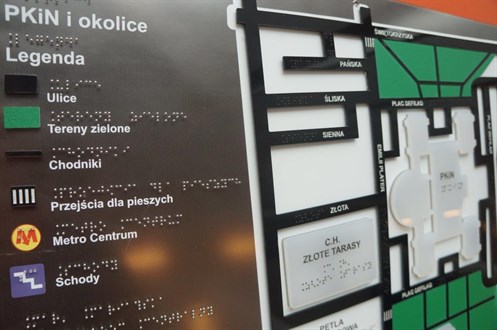

Zdjęcie z przykładem wykonania planu warstwowego z PMMA Zdjęcie z przykładem wykonania planu warstwowego z PMMA  2

Są one tworzone poprzez naklejanie kolejnych (coraz wyższych) warstw tworzywa PMMA, przypominających poziomice. Technologia ta nie wymaga wytwarzania matryc, finalne tyflografiki są wykonywane „od ręki”. Zasady dotyczące wysokości poziomów poszczególnych obiektów i obszarów są identyczne jak w przypadku termoformowania. Altix wykonuje różne prace w tej technologii, w szczególności: plany otoczenia, plany budynków i innych obiektów, plany dróg ewakuacyjnych itd. Na zdjęciu obok przedstawiamy wypukły plan okolic Pałacu Kultury i Nauki w Warszawie. Jest wykonany z twardego plastiku. Najgrubsze warstwy odpowiadają obiektom, które są najwyższe na Placu Defilad i w jego otoczeniu. Grubości poszczególnych warstw nie pokazują proporcji pomiędzy wysokościami tych obiektów, a jedynie fakt, który jest wyższy, a który niższy od sąsiednich. Na planie „widzimy” nie tylko budynki, ale także ulice, razem z ich nazwami, wykonanymi w brajlu oraz chodniki i trawniki. Nasi klienci czekają na tego rodzaju prace. Niewidomi mają wreszcie możliwość poznania otoczenia. Okazało się, że wcześniej nie mieli pojęcia jak wyglądają obiekty, które są znane powszechnie. Po prostu są tak bardzo eksponowane, że chyba nie ma osoby widzącej, która ich nie zna. Wypukłe grafiki przywracają tę możliwość również niewidomym. W każdym produkcie staramy się projektować kolorystykę w taki sposób, by ułatwić oglądanie osobom niedowidzącym.



WYPUKŁE RYCINY Z LAKIERU

WYPUKŁE RYCINY Z LAKIERU

To kolejna metoda wytwarzania grafiki dla niewidomych. Polega na natryskiwaniu lakieru na arkusz kartonu lub folii. W tym przypadku chodzi o wyraźnie pogrubione warstwy, by rycina była odczytywalna dla dotyku. Technologia ta jest atrakcyjna w przypadku wytwarzania map kartograficznych, szczegółowych planów obiektów itp. Lakier umożliwia zaznaczanie również drobniejszych elementów, jednakże jego konsystencja wprowadza pewne ograniczenia. W przypadku, gdy zajdzie potrzeba przedstawienia bardzo drobnych szczegółów (mniej niż 1 mm), należy skorzystać z technologii termoformowania.



TERMOFORMOWANE ARKUSZE

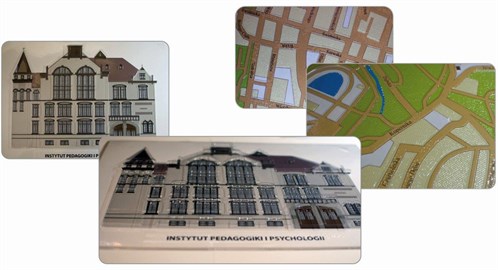

Zdjęcia z przykładem termoformowania

Termoformierka to urządzenie, które służy do uwypuklania plastiku PET. W tym celu rozgrzewa sztuczne tworzywo, a następnie wywiera presję na już zmiękczony i formowalny materiał. Wkładamy rolę PET, którego stosowny format styka się z odpowiednio sformowaną matrycą. Jest negatywowa, czyli to, co ma zostać uwypuklone w plastiku, jest w matrycy wklęsłe. Uruchamiamy urządzenie, materiał jest atakowany temperaturą i staje się elastyczny. Podciśnienie powoduje dopasowanie się plastiku do wklęsłości matrycy. Potem należy odciąć stosowny arkusz i otrzymujemy gotową, uwypukloną wypraskę. Najpierw jednak należy zaprojektować wypukły obraz. Jest to specyficzna praca. Należy przestawić się z estetyki związanej z naturą światła i zmysłu wzroku na estetykę dotykową. W tym przypadku nie chodzi o kolory, trójwymiarową głębię w zwyczajnym ich rozumieniu. Dotyk ma specyficzne własności, które należy wziąć pod uwagę. Nie jest w stanie odczuć zbyt małych uwypukleń i wklęśnięć. Widzący potrafią zobaczyć szczegóły, mające rozmiar dziesiątych części milimetra. Dla dotyku jest to nieosiągalne. Z tego powodu projekty tyflograficzne muszą omijać szczegóły. Są „ogólnikowe”. Po zaprojektowaniu grafiki należy wykonać odpowiadającą jej matrycę z twardego i wytrzymałego na znaczną temperaturę materiału. Tworzywo PET umożliwia zróżnicowanie poziomów uwypuklenia ryciny do kilku centymetrów. Powstałe tyflografiki nie są płaskie, ani w pełni trójwymiarowe. Mówimy, że są 2,5-wymiarowe (2,5D). Matryce są projektowane zgodnie z wytyczonymi przez specjalistów zasadami. Sporządza się w nich negatywy obrazów. Gdy chodzi o mapy, zbiorniki wodne są przedstawiane na poziomie 0. Obszary lądowe (nizinne) są wyższe, np. o 1-2 mm. Większą wysokość mają pasma górskie – im wyższe, tym plastik jest bardziej uwypuklony. Rzeki są oznaczane jak nitki o wysokości 1-2 mm nad poziomem lądu. Tej samej technologii używamy do przedstawiania uwypuklonych planów, np. poszczególnych kondygnacji budynków, a także wizerunków zabytków, obrazów, malowideł, zwierząt, roślin i przedmiotów.

Wypraski mogą przyjmować rozmaite formy użytkowe. Mogą być przekazywane niewidomym w postaci takiej, w jakiej wychodzą z wytwarzającej je maszyny. Można je połączyć z kartonem, na którym jest wydrukowany graficzny obraz uwypuklenia. W tym celu wypraska musi być transparentna, czyli przezroczysta. Gdyby miała być używana na zewnątrz, dobrze jest dołożyć do niej spód z takiego samego materiału jak sama wypraska – PET. Oba arkusze się ze sobą zgrzewa. Wtedy graficzny poddruk jest zamknięty wewnątrz. Takiej wyprawce i poddrukowi nie zaszkodzi wilgoć. Grafikę można nanieść bezpośrednio na arkusz, który następnie uwypuklamy w termoformierce. W taki sposób można wykonać różnorodne grafiki. Najczęściej są to plany obiektów i mapy. Dokładamy wszelkich starań, by plany i mapy były jak najbardziej czytelne dla niewidomych i słabowidzących. Każdy produkt naszej firmy jest testowany przez niewidomych pod kątem czytelności.



ODLEWY

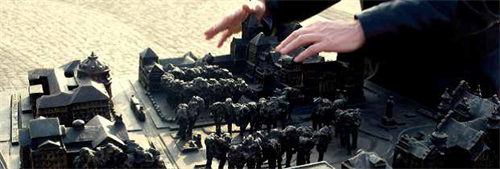

Odlewy (2)

Coraz częściej spotykamy w różnych miastach odlewy będące modelami okolicznych obiektów: zabytków, pomników, stadionów itp. Są wielką atrakcją dla niewidomych, ale trzeba przyznać, że również dla innych osób. Gromadzą się przy nich wszyscy turyści. Są po prostu bardzo ciekawe. Co innego oglądać zabytek, stojąc u jego podstawy, a co innego obejrzeć jak on wygląda (co prawda w ogromnym pomniejszeniu), ale w całości, patrząc na niego z góry. W przypadku pałacu czy zamku będziemy patrzyli na dach. Możemy jednak odejść kilka kroków i obejrzeć ściany boczne, wejścia, okna. Mniej więcej tak samo interesująco wyglądają inne trójwymiarowe odlewy. Wykonuje się je z różnych materiałów: z brązu, mosiądzu, rozmaitych stopów, żywicy, miedzi, cynku i aluminium. Odlewy są bodaj najdroższą formą tyflograficzną. Mają jednak wiele poważnych zalet, których nie trzeba przedstawiać – są oczywiste.



 NAKŁADKI NA KARTY DO GŁOSOWANIA



Osobną kategorią nakładek brajlowskich są nakładki na czarnodrukowe karty. Mogą służyć do różnych celów i mieć różne kształty. Mogą mieć specjalnie zaprojektowane otwory umożliwiające niewidomemu wpisanie adnotacji, złożenie podpisu itp. Najbardziej znanym w tej chwili ich zastosowaniem są nakładki na karty do głosowania podczas wyborów.

Materiały, z których są wykonywane takie nakładki, zależą od zastosowania. Mogą być z metalu lub z plastiku.

Altix miał zaszczyt wykonać dziesiątki tysięcy brajlowskich nakładek do głosowania w kilku wyborach, organizowanych na przykład w roku 2015.

Nakładki

Niewidomi nie mogą głosować samodzielnie, gdy dostają zwykłe karty do głosowania. Nie mogą odczytać list kandydatów oraz nie mają możliwości zaznaczenia swojego głosu we właściwej kratce. Brajlowskie nakładki nie rozwiązują do końca problemu, ale nieco ułatwiają głosowanie. Nakłada się je na karty wyborcze. Są w nich wycięte kwadratowe otworki akurat tam, gdzie na karcie do głosowania są kratki, w które należy wstawić krzyżyk. Obok otworków są wytłoczone numery kandydatów, które ułatwiają wybranie właściwego otworka. Na górze nakładki jest wytłoczony jej tytuł – informacja, o jakie wybory chodzi. Niewidomy musi przed głosowaniem poznać listy kandydatów i zdecydować, na kogo chce głosować. Dowiaduje się, jaki numer ma jego faworyt. Podczas głosowania precyzyjnie nakłada nakładkę na kartę, odszukuje brajlowski numer swojego faworyta i długopisem zaznacza krzyżyk w kratce obok.


Nasze nakładki mają wysoką jakość i precyzję wykonania. Altix realizuje wiele tego rodzaju zamówień.

Szczegółową ofertę wraz z przykładowymi cenami znajdą Państwo w naszym sklepie internetowym Publikacje brajlowskie, tyflografika.

Przykłady realizowanych przez nas projektów:

1. Wydruk transparentny, oprawa i adaptacja poradnika „Sportowe rewelacje dla niewidomych” wykonane na zlecenie Fundacji Szansa dla Niewidomych

2. Adaptacja, wydruk transparentny i oprawa przewodnika „Gdańsk dla Wszystkich” wykonane na zlecenie Fundacji Szansa dla Niewidomych

3. Wydruk transparentny, oprawa i adaptacja przewodnika „Dotknij pięknej Opolszczyzny” wykonane na zlecenie Fundacji Szansa dla Niewidomych

Sportowe rewelacje dla niewidomych Gdańsk dla Wszystkich Dotknij pięknej Opolszczyzny



 Zapraszamy do zapoznania się z naszym kompendium: Przestrzeń i jej obrazy Dźwięk, tyflografika i magnigrafika. Kompendium
